Decidirse por el H14 es la parte más pequeña de pedir un filtro HEPA H14. La línea de clase fija un compromiso: una eficiencia mínima de toda la unidad en el tamaño de partícula más penetrante. No dice nada sobre las dimensiones., flujo de aire, resistencia, tipo de sello, o papeleo que una fábrica realmente construye y envía. Lo que hace que una orden sea ejecutable es el resto de la hoja de especificaciones., campo por campo.
Esta guía recorre los campos que deciden si el filtro que llega se adapta a tu vivienda y a tu expediente de aceptación.. Se cierra con una hoja de especificaciones del filtro HEPA H14 en blanco que puede completar desde su lado y enviar a cualquier proveedor.. La hoja también indica dónde una hoja de datos permanece en silencio y aún queda una pregunta pendiente..
Conclusiones clave
- La clase es una fila, no la hoja: H14 corrige únicamente el compromiso de eficiencia; tamaño, flujo de aire, resistencia, y sellado son campos separados que debes indicar.
- El flujo de aire y la resistencia viajan en pareja.: un número de caída de presión sin su flujo de aire nominal no es comparable entre productos.
- Cada reclamo necesita un identificador: Los códigos de modelo y las series de informes son los que conectan la fila de la hoja de datos con la unidad en la caja..
¿Qué le dice el H14 y qué no??
H14 es un compromiso de eficiencia con una base de pruebas adjunta. Todo lo demás en el pedido es un campo separado..
Bajo EN 1822, un filtro clasificado H14 debe alcanzar al menos 99.995% eficiencia en su tamaño de partícula más penetrante (MPPS). El MPPS es el peor de los casos, encontrado midiendo en un rango de tamaños de partículas para esa construcción específica. La serie ISO paralela, ISO 29463, cubre el mismo territorio con su propia denominación. Cotiza cualquier estándar que acepte tu proyecto., por nombre y parte.
Lo que no lleva la etiqueta: las dimensiones exteriores o la profundidad, el flujo de aire nominal, la resistencia inicial y final, el material del marco, el método de sellado, o el paquete de informes. Dos filtros que son ambos “H14” pueden diferir en cada una de esas líneas. Y si H14 todavía es impugnable contra H13 por su deber, el Comparación entre H13 y H14 cubre esa decisión. Este artículo asume que la calificación está liquidada y trata solo lo que usted aún debe especificar..
La consecuencia práctica: una solicitud que cita "suministro de filtros H14, 610×610” invita a un proveedor a completar cada espacio en blanco con su propio valor predeterminado.. La confusión suele comenzar en la propia solicitud de cotización., donde "H14" ocupa una celda mientras que los campos de ingeniería se encuentran en texto libre que nadie completó. La misma etiqueta de clase se envía en múltiples construcciones y profundidades.. Listas de líneas de sellado de gel de Airy 90 mm y 93 mm casos, mientras que su línea de minipliegues enumera 50, 70 y 90 paneles de mm. Incluso el tamaño idéntico de 610 × 610 × 90 tiene diferentes rangos de flujo de aire nominal en las dos páginas del producto.. Ninguna de esas opciones está mal.; simplemente no se deciden por el grado. Las siguientes cuatro secciones son esos espacios en blanco..
Especifique el flujo de aire y la caída de presión como un par coincidente
La resistencia es una función del flujo de aire.. Indique el par, o aceptar que nada en la hoja es comparable.
Cada hoja de datos HEPA honesta vincula sus cifras de caída de presión a un flujo de aire establecido, y generalmente a una condición tanto limpia como de carga.. El modelo gel-seal H14 de Airy en 610×610×90 mm es un ejemplo trabajado. Su hoja enumera dos puntos de funcionamiento clasificados.: 650 m³/h con resistencia inicial inferior 110 Pensilvania, y 1300 m³/h con resistencia inicial inferior 220 Pensilvania. La misma fila lleva recomendaciones de resistencia final a continuación. 350 Pa y abajo 500 Pensilvania, en 14.08 m² de superficie multimedia. Mismo filtro, misma clase, dos números diferentes de caída de presión, porque el flujo de aire es diferente.
Por eso “el proveedor A muestra 95 Pa y el proveedor B muestran 220 Pensilvania, entonces A es mejor” falla como comparación. A menos que ambas figuras lleven el mismo flujo de aire., las mismas unidades (pa vs en. wg. frente a mm c.a.), la misma condición de limpio versus usado, e idealmente la misma profundidad del marco que afecta la relación de área libre, Los dos números describen diferentes deberes.. Cuando escribes el pedido, el campo de flujo de aire y el campo de resistencia inicial pertenecen en una fila. Dilo como: clasificado en ___ m³/h, ΔP inicial por debajo de ___ Pa en ese flujo de aire. Si el punto de funcionamiento de su AHU está fijado por la curva del ventilador, dígalo en la hoja y pídale al proveedor que confirme la resistencia en su flujo de aire., no de ellos.
Un límite: Los valores de resistencia inicial y final en una hoja de datos son la guía de reemplazo recomendada por ese modelo.. La carga de polvo de su sistema decide el intervalo real, y ningún proveedor puede especificarlo a ciegas.
Trate el campo de resistencia final como una decisión del sistema tomada por usted, no es un atributo del producto citado por ellos. Mientras se carga una unidad HEPA, la resistencia aumenta y sigue la caída del flujo de aire del ventilador. Tu ingeniero, no el proveedor de filtros, Decide qué hundimiento puede tolerar el proceso antes del cambio.. Escribe ese número en la hoja. (“reemplazar en ___ Pa; el flujo de aire en el momento del reemplazo debe permanecer por encima de ___ m³/h”), luego haga que el proveedor confirme que la cifra final recomendada es compatible con ella. Cuando el par en la hoja es su flujo de aire y su límite en lugar de dos promedios de la hoja de datos, Las comparaciones de resistencia entre ofertas finalmente significan algo..

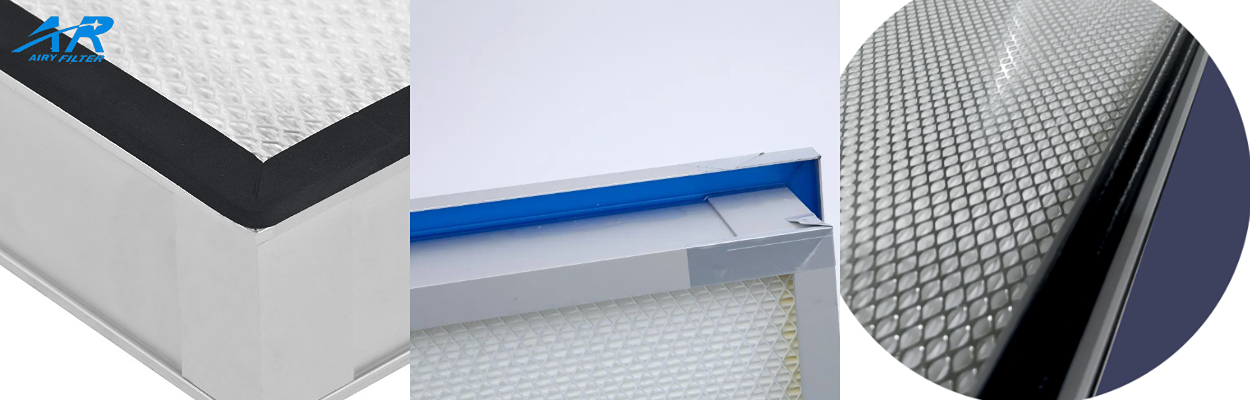

Confirmar dimensiones, Marco, y compatibilidad con sellos
La vivienda decide encajar. "H14" nunca lo hace, y tampoco decide nunca el método de sellado.
Cuatro campos físicos deben coincidir con el terminal que está reemplazando o construyendo. Estos son ancho y alto externos., profundidad, La tolerancia que realmente tiene el proveedor., y la construcción del marco: aluminio anodizado, galvanizado, inoxidable, o ABS. Los paquetes con minipliegues y los estuches con sello de gel son de diferentes diseños., y lo entregan a la red de manera diferente. Entonces la interfaz: donde se encuentra el sello, como se sujeta, y en qué dirección debe pasar el aire. La disciplina de medición es la misma que cubrimos en el extremo del rango HVAC.; El principio se endurece a medida que la clase asciende..
La tolerancia merece su propia celda numérica exactamente por esta razón: El ajuste es una cuestión de dos caras.. El marco entregado puede ubicarse en un extremo de la banda del proveedor, mientras que la abertura de su carcasa se encuentra en el otro extremo de la suya.. Un “610” nominal en ambos papeles aún puede ocultar milímetros que deciden si el filo de un cuchillo de gel cae en su canal o aterriza en la pintura.. Especifique la tolerancia unitaria y la tolerancia de la interfaz como campos separados. Al recibir, Verifique ambos antes de que el equipo de instalación abra el embalaje.. Un marco medido y una boca de rejilla revisada cuestan dos minutos; una unidad inadaptada encontrada en 2 soy. durante un cierre cuesta la noche.
Un error persistente que eliminar de tu hoja: H14 no requiere sello de gel. La clase de eficiencia y el método de sellado pertenecen a campos diferentes.. Airy vende un vehículo con clasificación H14 línea de mini pliegues y un línea miniplisada con sello de gel, y las páginas del producto indican tamaños y flujos de aire., no la interfaz de sellado. Para cualquier candidato a filtro HEPA H14, Haga que el proveedor indique por escrito cómo sella ese modelo y cómo se verifica la ruta de fuga cerrada..
Compruebe la evidencia detrás del reclamo H14
Solicite la hoja de datos para conocer su rastro de citas.: que modelo, cual estándar, cual informe, que seriales.
Cuatro puntos de control mantienen un reclamo H14 verificable sin convertir su archivo de compra en un manual de laboratorio. Primero, un código modelo, no es un título de folleto: la fila de la hoja de datos debe nombrar la misma identidad del producto que aparecerá en las etiquetas y los informes.. Segundo, El estándar y la parte contra la que se reclama la clase., citado por su nombre. EN 1822 o ISO 29463, con la parte, es lo que pertenece a esa celda. Tercero, la cifra de eficiencia de la unidad terminada y su base MPPS, en lugar de un certificado de medios solo. La eficiencia de los medios describe el periódico.; La eficiencia de la unidad terminada describe el producto.. Cuatro, la evidencia de las pruebas de fugas para las unidades individuales: qué unidades fueron escaneadas, ¿Bajo qué método?, y si los certificados llevan números de serie que pueda comparar con las cajas.
La forma en que se ejecutan realmente esas pruebas de fábrica pertenece a un documento separado.. nuestra guía para Prueba de filtro HEPA lleva el detalle del lado de prueba. Cubre lo que comprueba un escaneo., qué debe indicar un informe de eficiencia, y en qué se diferencian las pruebas instaladas de cualquier cosa que la fábrica pueda enviar. Esta hoja no la duplica.. En la fase de pedido sólo tiene que indicar qué tipos de informes deben acompañar la entrega.; la discusión del método ocurre en la otra página.
Convierta los cuatro puntos de control en lenguaje de orden de compra nombrando los artefactos, no la intención. Una cláusula viable se lee como una lista de archivos adjuntos con espacios en blanco completados.. Nombra la hoja de datos del modelo. [código], emitido para este pedido. Agrega un registro de prueba por unidad que muestra la eficiencia en [flujo de aire] y resistencia en [flujo de aire]. Termina con un certificado de escaneo de fugas por unidad que lleva el número de serie. [rango], además de una lista de empaque que hace referencia a las mismas series. Cada elemento es verificable en el momento de la recepción de mercancías por alguien sin experiencia en laboratorio., ¿Cuál es exactamente el trámite de aceptación de propiedad que necesita?. Una cláusula que dice únicamente que los filtros deben someterse a prueba H14 transfiere la definición de hecho al proveedor.. Ese es el resultado para el que existe toda esta hoja.
Complete una hoja de especificaciones de pedido H14
una pagina, cuatro columnas: lo que requiere el artículo, lo que puedes decir hoy, lo que el proveedor debe confirmar, y lo que sigue abierto.
Complete la columna del comprador antes de enviar una sola consulta. Realizar la contrafirma del proveedor columna por columna. Cualquier espacio en blanco que aparezca en "para confirmar" es un riesgo conocido, que supera un incumplimiento silencioso.
| Artículo de especificación | Estados del comprador | El proveedor confirma | Comúnmente perdido |
|---|---|---|---|
| Clase y estándar | H14 per EN 1822 (o ISO 29463), parte citada | Código de modelo que lleva esa clase. | Clase citada sin nombrar el estándar. |
| flujo de aire / par de resistencias | Caudal de aire de servicio en m³/h; ΔP inicial máx.; límite de reemplazo de ΔP final | Ambas cifras en el flujo de aire y las unidades indicadas | Comparación de hojas de datos en diferentes flujos de aire de prueba |
| Dimensiones y tolerancia | An×Al×profundidad, unidades, tolerancia que aceptas | Tamaño construido real versus nominal | Suponiendo que nominal es igual a real (ver nuestro Tamaños de filtro HEPA guía) |
| Construcción de marcos y medios. | Material del marco, tipo de separador, exposición a la humedad | Dibujo de construcción o fotografía de la construcción exacta. | Las sustituciones de marcos se aceptan silenciosamente al realizar un nuevo pedido. |
| Interfaz de sellado y montaje | Junta o gel, posición de la junta, método de abrazadera, dirección del flujo de aire | Croquis de interfaz o detalle estándar adaptado a la carcasa | Ordenando “H14, Sello de gel” porque en un proyecto anterior se utilizó uno. |
| Informes y publicaciones seriadas | Qué documentos de prueba deben enviarse con las unidades, nombrado por tipo | Muestra de formato de informe antes de la producción. | Exigir “un informe de prueba” sin decir cuál de los tres |
| Cantidad, embalaje, marcas de dirección | división de pedidos, protección de caja, etiquetado de flecha de flujo de aire | Especificaciones de embalaje y lenguaje de etiquetado | Marcas de flecha del lado de instalación dejadas en la memoria |
Aireado Soluciones de filtrado HEPA
Airy ofrece soluciones de filtración HEPA personalizadas para ayudar a las instalaciones industriales y de salas blancas a controlar el rendimiento del filtro., mantener un flujo de aire estable, y mejorar la aceptación en entornos de producción exigentes.
Líneas de filtrado para tareas de terminales y viviendas
Los pedidos del H14 suelen liquidarse en una de las dos construcciones publicadas. Ambos se envían en el formato estándar 610×610., y ambos enumeran tamaños adicionales a su alrededor.
- Unidades miniplisadas Gel-Seal: La línea de sellos de gel publicada cubre profundidades de caja de 90 y 93 mm. Cada tamaño listado lleva su propio par de flujo de aire nominal.
- Paneles enmarcados con minipliegues: esta línea aparece en 50, 70 y 90 mm de profundidad. La misma huella puede soportar un rango de flujo de aire nominal diferente al de la caja con sello de gel..
- Formatos adicionales: el Filtros HEPA y para salas blancas El catálogo enumera más tamaños y clases relacionadas para tareas de alojamiento y terminales..
Hacer coincidir la línea con la interfaz de la carcasa es la primera decisión, antes de comparar cualquier cifra de eficiencia entre ofertas.
Soluciones personalizadas para diferentes instalaciones
sala limpia, laboratorio, y los deberes de los equipos industriales difieren en la vivienda., flujo de aire, y papeleo. Airy admite compilaciones personalizadas para este tipo de aplicaciones, y los campos principales incluyen:
- Formato y tolerancia: Los formatos personalizados se negocian con los dibujos.. Haga que cada banda de tolerancia sea confirmada por escrito..
- Marco y construcción: El material y la construcción del marco se adaptan a la carcasa y al entorno operativo..
- Flujo de aire y resistencia: Las construcciones están alineadas con los límites de resistencia y flujo de aire de servicio establecidos en lugar de los promedios de las hojas de datos..
Documentación, Pruebas, y operación a largo plazo
Una unidad H14 aceptada necesita pruebas además de ajuste. La documentación de prueba está alineada con los campos de la hoja de especificaciones anterior., por unidad y por número de serie.
- Registros de eficiencia: Los resultados de la unidad terminada se emiten al flujo de aire nominal., vinculado al código del modelo solicitado.
- Certificados de escaneo de fugas: Los escaneos por unidad llevan números de serie que coinciden con las cajas entregadas en el momento de la recepción de mercancías..
- Registros de cambios: Los límites de resistencia final se pueden escribir en el plan de mantenimiento en su hoja..
Soporte de filtración OEM para socios industriales
Más allá de las unidades del catálogo, Airy proporciona soporte de filtración personalizado y OEM para distribuidores y fabricantes de equipos., y ha producido medios filtrantes de aire personalizados desde 2009. El equipo puede ayudar con la selección de medios., diseño de construcción, prueba de muestra, y documentación para cumplir con los requisitos específicos de vivienda.
Preguntas frecuentes
¿Qué eficiencia significa H14??
Bajo EN 1822, un filtro HEPA H14 debe alcanzar al menos 99.995% eficiencia en su tamaño de partícula más penetrante (MPPS). Ese punto se mide para la construcción específica.. no es un fijo 0.3 Figura de μm en todos los filtros, como solían asumir las especificaciones más antiguas.
¿La caída de presión es la misma para todos los filtros H14??
No. La resistencia depende de la construcción del modelo y del flujo de aire en el que fue probado.. La hoja de datos del sello de gel de Airy enumera dos valores de resistencia iniciales para un modelo, cada uno vinculado a su propio flujo de aire nominal. Compare solo las cifras registradas con el mismo flujo de aire, unidades, y condición limpia o usada.
¿El H14 requiere un sello de gel? (sellado con líquido) marco?
No. La clase de eficiencia y el método de sellado son campos separados en el pedido.. Las unidades miniplisadas con sello de gel y las unidades con marco miniplisado tienen clasificaciones H14 en el catálogo de Airy. Solicite la interfaz que acepta su vivienda, luego haga que el método de sellado sea confirmado por escrito.
¿Puedo reemplazar una unidad H13 con H14 directamente??
Sólo después de una revisión completa de dos grupos de campos: la huella y la profundidad, y la resistencia en su flujo de aire real. Las clases más altas comúnmente añaden caída de presión, así que comprueba que el ventilador lo absorba.. Trate el intercambio como una revisión de especificaciones, no es una sustitución de número de pieza.
¿Qué documentos debo solicitar con el pedido??
Requerir una fila de la hoja de datos para el modelo exacto, con clase, flujo de aire nominal, cifras y dimensiones de resistencia. Agregue el registro de eficiencia de la unidad terminada y los certificados de escaneo de fugas por unidad vinculados a los números de serie entregados.. Nombra cada tipo de informe en la propia orden de compra., por lo que no queda nada que deducir en la entrada de mercancías.
