Il filtro a soffitto della cabina di verniciatura svolge un ruolo chiave nel mantenere l'aria in ingresso pulita e distribuita uniformemente prima che raggiunga l'area di spruzzatura. Quando il filtro del soffitto ha un problema, il risultato è spesso uno scarso flusso d'aria, difetti di polvere, problemi di spruzzi eccessivi, e qualità di finitura inferiore.
Per molti operatori di cabine di verniciatura, i difetti sulla superficie verniciata non sono causati solo dalla vernice. In molti casi, il vero problema inizia sopra l'area di lavoro, dove il filtro a soffitto dovrebbe controllare il flusso d'aria e impedire alla polvere di entrare nella cabina.
Questo articolo spiega i problemi più comuni relativi ai filtri del soffitto della cabina di verniciatura, come diagnosticarli, e cosa fare per mantenere il tuo stand in condizioni stabili e pulite.
Cosa fa il filtro da soffitto di una cabina di verniciatura?
I filtri a soffitto fungono da linea di difesa finale, catturando particelle microscopiche e progettando un flusso d'aria laminare per garantire finiture impeccabili e sicurezza del sistema.
Filtraggio dei contaminanti e direzione del flusso d'aria
Filtri a soffitto per cabina di verniciatura fungere da barriera definitiva per l'aria in entrata. Eliminano i detriti presenti nell'aria subito prima che l'aria entri nell'area di lavoro, proteggere l'integrità del lavoro di verniciatura.
- Cattura microscopica: Intrappola particelle piccole quanto 10 micron per evitare imperfezioni e rivestimenti irregolari sulla superficie della vernice.
- Ingegneria del flusso d'aria: Crea un flusso d'aria laminare nelle configurazioni downdraft per spingere l'overspray lontano dal pezzo e verso il sistema di scarico.
- Difesa finale: Funziona come fase finale del filtraggio in aspirazione per fornire aria pulita direttamente nell'area di lavoro di verniciatura.
Supportare il sistema di filtrazione generale
Oltre a purificare l'aria, i filtri a soffitto ancorano l'intero ecosistema dello stand. Funzionano in tandem con la configurazione di ventilazione più ampia per mantenere una pressione costante e una sicurezza operativa.
- Media specializzati: Affidati a mezzi di diffusione come coperte in poliestere e filtri a pannello tackificati per trattenere la polvere in modo sicuro senza spargimenti.
- Integrazione del sistema: Lavora insieme ai prefiltri per mantenere una pressione costante nella cabina e proteggere le apparecchiature a valle da eventuali danni.
- Prevenzione dei rischi: Prevenire le restrizioni del flusso d'aria che aumentano i costi energetici e aumentano i rischi di combustione dovuti all'accumulo di polvere.
Per saperne di più:
Che cos'è un filtro da soffitto per una cabina di verniciatura e come funziona?
Quali sono diversi tipi di filtri per cabine di verniciatura?
Superiore 6 Problemi al filtro del soffitto della cabina di verniciatura
Guasti del filtro a soffitto come intasamento, bypassare le perdite, e un'installazione non corretta degradano direttamente la qualità della finitura della vernice e causano costosi tempi di inattività operativa.
| Problema del filtro | Sintomo chiave | Azione immediata |
|---|---|---|
| Filtri intasati | Spruzzatura eccessiva persistente nella cabina | Sostituire i filtri in base alle letture del manometro |
| Flusso d'aria irregolare | Zone di spruzzo turbolente | Sostituisci l'intero set di filtri in una volta |
| Esclusione filtro | Polvere visibile nella vernice fresca | Installa pannelli per soffitto senza cornice |
| Bassa efficienza | Spruzzatura eccessiva sulle pareti della cabina | Upgrade alla filtrazione multistadio |
| Durata della vita breve | Frequenti sostituzioni dei media | Installare i prefiltri sulle prese d'aria |
| Selezione errata | Guasto al bilanciamento del flusso d'aria | Abbina la valutazione MERV alle specifiche dello stand |
Problema 1: Filtri del soffitto intasati
I filtri a soffitto intasati limitano il flusso d'aria e compromettono la ventilazione poiché accumulano particelle di vernice, polvere, e detriti. Eccessiva spruzzatura dovuta a una calibrazione errata della pistola a spruzzo, operazioni di verniciatura ad alto volume, o una capacità insufficiente del filtro provoca questo rapido intasamento.
Fai attenzione a questi sintomi specifici di un sistema intasato:
- Qualità dell'aria: L'overspray resta sospeso nell'aria più a lungo del solito.
- Flusso d'aria: Debole forza di aspirazione verso le ventole di scarico.
- Prestazioni del sistema: Efficienza di ventilazione ridotta.
- Finitura di qualità: Scarsa copertura della vernice sul pezzo.
Per risolvere questo problema, sostituire i filtri a soffitto quando i manometri indicano alta pressione o spruzzi eccessivi. È possibile adottare un programma di cambio filtro aggressivo, utilizzare filtri multistrato ad alta capacità, e regolare le impostazioni della pistola a spruzzo per mantenere la corretta pressione di atomizzazione.
Rotolo di supporto filtrante Paint Stop G3/G4
Un affidabile filtro di scarico in fibra di vetro progettato per catturare la nebbia di vernice e gli spruzzi eccessivi nelle cabine di verniciatura, contribuendo a mantenere il flusso d'aria più pulito e riducendo la contaminazione nell'area di lavoro.
- Elevata capacità di arresto della vernice per la raccolta degli spruzzi eccessivi
- Adatto per il pavimento della cabina di verniciatura e la filtrazione degli scarichi
- Aiuta a migliorare la pulizia della cabina e l'efficienza della manutenzione

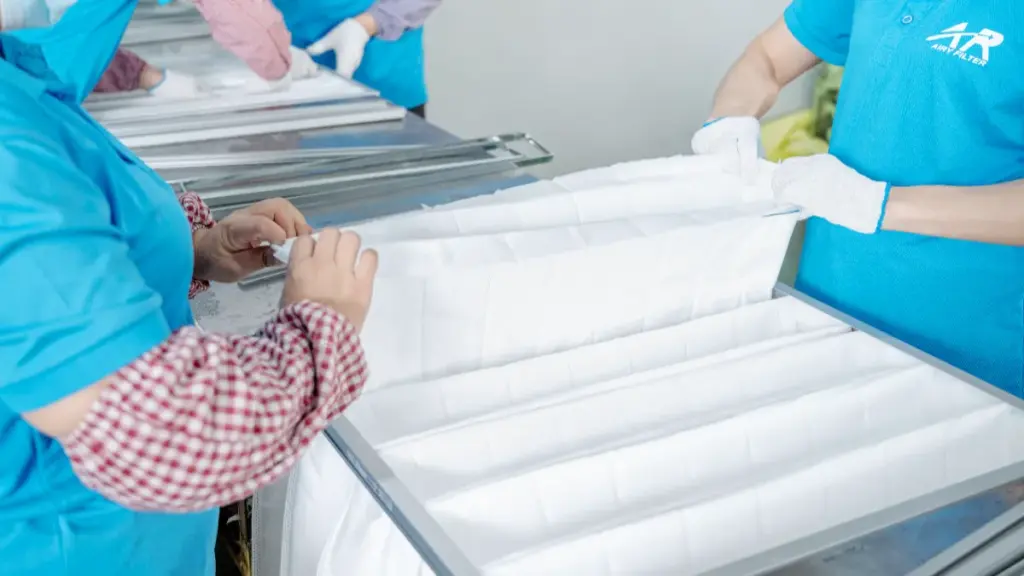

Filtro tascabile in tessuto non tessuto G4/F5/F6/F7/F8/F9
Un filtro a maniche di media efficienza realizzato per un flusso d'aria stabile e prestazioni di trattenimento della polvere solida nei sistemi HVAC e di trattamento dell'aria industriale dove è importante una maggiore durata utile.
- Grande capacità di trattenere la polvere con design a bassa resistenza
- Disponibile per fasi di ventilazione generale e prefiltrazione
- Supporta un flusso d'aria costante nei sistemi commerciali e industriali
Problema 2: Flusso d'aria irregolare e punti morti
Il flusso d'aria irregolare crea aree localizzate di movimento d'aria debole o forte, che interrompe i modelli di spruzzatura e causa un'applicazione incoerente della vernice. Le sezioni del filtro a soffitto parzialmente intasate costringono l'aria a fluire preferenzialmente attraverso aree più pulite, causando questo squilibrio del flusso d'aria.
Noterai zone di spruzzo turbolente, scarso controllo del ventaglio di spruzzatura, e applicazione incoerente del rivestimento sul pezzo.
Ripristina un flusso d'aria bilanciato sostituendo l'intero set di filtri a soffitto in una sola volta anziché sostituire le singole unità. Installa ad alta efficienza, filtri a pannello senza cornice (Classe M5 minima) per impedire il bypass dell'aria attorno ai bordi, e monitorare regolarmente i filtri per individuare modelli di caricamento irregolari.
Problema 3: Bypass del filtro e perdite d'aria
Il bypass del filtro avviene quando l'aria contaminata fuoriesce attraverso gli spazi vuoti, poveri sigilli, o telai danneggiati, lasciando che la polvere si depositi nei rivestimenti di vernice bagnata. Tenute scadenti intorno ai telai dei filtri, spazi tra i bordi del filtro e gli alloggiamenti, supporto danneggiato, o i filtri a soffitto con cornice creano questi punti di perdita di installazione.
Gli indicatori di bypass del filtro includono:
- Contaminazione visiva: Polvere o detriti visibili nella finitura della vernice.
- Sporco persistente: Comparsa di contaminazione nonostante le recenti sostituzioni dei filtri.
- Condizione del filtro: Mezzi filtranti scoloriti o fisicamente danneggiati.
Ispezionare tutti i filtri per individuare eventuali spazi di bypass. Sostituire i filtri sporchi o danneggiati, assicurarsi che i nuovi filtri si adattino perfettamente, e installare filtri del pannello a soffitto senza cornice per eliminare completamente i rischi di bypass.
Problema 4: Bassa efficienza di filtrazione e contaminazione da polvere
I filtri a bassa efficienza non riescono a catturare una quantità sufficiente di overspray e contaminanti presenti nell'aria, con conseguente scarsa qualità della vernice e esposizione dei lavoratori alle particelle. Filtri a strato singolo di bassa qualità, valutazioni MERV insufficienti, elevata polvere esterna, e una prefiltrazione inadeguata causano questi problemi di efficienza.
I sintomi includono l'accumulo di spruzzi eccessivi sulle pareti della cabina, sedimentazione della vernice al di fuori della zona di cattura prevista, e odori persistenti di vernice.
Passa a filtri multistadio ad alta efficienza in grado di catturare 99.9% di spruzzi eccessivi. Installare prefiltri sulle prese d'aria per intrappolare le particelle più grandi, abbinare le classificazioni MERV alle specifiche dello stand, e sigillare le perdite attorno alle porte delle cabine per bloccare la contaminazione esterna.
Problema 5: Durata breve del filtro a soffitto
Le frequenti sostituzioni del filtro a soffitto aumentano i costi operativi e causano inutili tempi di inattività della cabina. Spruzzatura eccessiva, tipi di filtro errati, supporti di bassa qualità, elevata polvere ambientale, e la mancanza di prefiltrazione riduce drasticamente la durata del filtro.
Abbina la selezione del filtro al tipo di cabina specifico. Installa sistemi di filtrazione multistadio con prefiltri per prolungare la durata del filtro primario.
Monitorare i filtri utilizzando manometri per sostituirli in base al carico effettivo anziché a programmi fissi. Mantenere le impostazioni ottimali della pistola a spruzzo per ridurre al minimo la generazione di spruzzi eccessivi che colpiscono i supporti del soffitto.
Problema 6: Selezione o installazione errata del filtro
L'utilizzo di filtri incompatibili o la loro installazione non corretta compromette le prestazioni della cabina, equilibrio del flusso d'aria, e qualità della vernice. Gli errori comuni includono l'installazione filtri di aspirazione nello scarico posizioni, scegliendo valutazioni MERV errate, utilizzando filtri a strato singolo, e non riuscire a garantire una perfetta aderenza.
| Tipo di cabina | Priorità filtro | Specifiche consigliate |
|---|---|---|
| Downdraft/flusso verticale | Filtri a soffitto | Classe M5 minima; filtri a pannello senza cornice |
| Progetto incrociato | Filtri di scarico | Filtri di scarico ad alta capacità con fibra di vetro multistrato |
| Tutti i tipi | Filtri di aspirazione | 90–98% di arresto; supporti in fibra sintetica o poliestere |
Abbinare sempre la selezione del filtro alle specifiche del sistema di flusso d'aria. Utilizzare filtri per pannelli da soffitto senza cornice (Classe M5 minima) per evitare perdite di installazione, verificare le classificazioni MERV, e formare il personale sulle corrette procedure di installazione.
Filtri dell'aria personalizzati di origine direttamente dalla fabbrica
Come risolvere i problemi del filtro a soffitto passo dopo passo
La risoluzione dei problemi relativi ai filtri a soffitto richiede ispezioni visive sistematiche, misurazioni del flusso d'aria, e monitoraggio avanzato della corrente del motore per rilevare i blocchi prima che compromettano l'efficienza del sistema.
Ispezione visiva iniziale e controlli del flusso d'aria
La sicurezza e la preparazione vengono prima di tutto. Raccogli una scala, guanti, una maschera, e una torcia elettrica, e spegnere il sistema HVAC dal termostato o dall'interruttore prima di iniziare. Prossimo, individuare le bocchette a soffitto dotate di chiavistelli o linguette. Salta eventuali prese d'aria avvitate senza pannelli di accesso, poiché funzionano semplicemente come griglie di solo ritorno.
Aprire con attenzione la griglia di ventilazione per evitare che il filtro cada. Notare la freccia del flusso d'aria sul telaio; dovrebbe puntare direttamente verso l'unità di trattamento dell'aria. Completa il tuo audit visivo controllando i seguenti parametri:
- Condizione dei media: Cerca lo sporco, peluria, lacrime, o un inserimento non corretto all'interno dell'alloggiamento.
- Dimensionamento del filtro: Misurare le dimensioni del filtro rispetto alle specifiche esatte del sistema per garantire una tenuta adeguata.
- Forza del flusso d'aria: Sentire il flusso d'aria nelle bocchette di alimentazione vicine per identificare un flusso debole, poiché un filtro sporco limita la circolazione dell'aria.
Diagnostica avanzata e test di sistema
I controlli visivi rivelano solo problemi a livello superficiale. Per un approccio basato sui dati, monitorare la corrente media giornaliera del motore interno per individuare tendenze al rialzo, che segnalano un filtro intasato o sporco. Applica il test Mann-Kendall per il monitoraggio avanzato della corrente per monitorare questi blocchi dei filtri nel tempo e attivare avvisi accurati di manutenzione.
Dopo aver analizzato i dati elettrici, ripristinare l'alimentazione al sistema HVAC e misurare la velocità effettiva del flusso d'aria o la caduta di pressione statica. Esegui questi passaggi finali di convalida per ripristinare le massime prestazioni:
- Controllo delle specifiche: Confronta la caduta di pressione registrata con la tua 2026 specifiche di progetto per verificare il normale funzionamento del sistema.
- Correzione del flusso d'aria: Correggi immediatamente il flusso d'aria ridotto sostituendo il vecchio filtro.
- Selezione del filtro: Scegli un MERV 6 o classificazione superiore che si adatta perfettamente al design dell'apparecchiatura per evitare sollecitazioni continue del motore.
Come prevenire problemi con il filtro del soffitto della cabina di verniciatura
Interrompi i guasti dei filtri a soffitto prima che si verifichino combinando programmi di pulizia rigorosi con ambienti ottimizzati della cabina e una selezione precisa dei filtri per garantire un flusso d'aria pulito e finiture impeccabili.
Stabilire programmi di pulizia e ispezione di routine
I filtri della cabina di verniciatura si guastano quando gli operatori ignorano l'igiene di base. Un rigido calendario di manutenzione mantiene i contaminanti lontani dall'aria in entrata e prolunga la durata dei mezzi di aspirazione.
- Controlli settimanali: Condurre ispezioni visive settimanali dei filtri a soffitto, condotti, e prese d'aria per identificare l'accumulo di polvere o l'accumulo di spruzzi eccessivi.
- Pulizie profonde mensili: Esegui pulizie profonde sui soffitti delle cabine, muri, e pavimenti mensili per arrestare la migrazione delle particelle nei filtri di aspirazione.
- Spazzature giornaliere: Applicare rivestimenti rimuovibili alle superfici della cabina e spazzare i pavimenti ogni giorno per ridurre al minimo la sedimentazione e il rientro degli spruzzi eccessivi nel flusso d'aria del soffitto.
- Sostituzioni tempestive: Sostituire i filtri di aspirazione a soffitto ogni 100 orari di funzionamento o 3-4 settimane in base alle letture del manometro o al monitoraggio del tempo di spruzzatura.
Attenersi a questo programma impedisce allo sporco di migrare verso l'alto e di sovraccaricare il plenum del soffitto, proteggendo direttamente la qualità della finitura.
Ottimizza le condizioni ambientali della cabina e la selezione dei filtri
Non è possibile pulire meglio un ambiente inadeguato o il filtro sbagliato. La regolazione del clima della cabina e la selezione del mezzo filtrante esatto per la configurazione del downdraft garantiscono che il sistema catturi l'overspray in modo efficiente.
- Controllo del clima: Mantenere i livelli di umidità tra 40% E 60% e mantenere la temperatura intorno ai 70°F (21°C) per impedire alle particelle appiccicose di intasare rapidamente i filtri del soffitto.
- Difesa pre-filtrazione: Installa prefiltri di alta qualità come primo strato di difesa per catturare le particelle più grandi prima che raggiungano i filtri di aspirazione del soffitto.
- Selezione dei media: Scegli i filtri di aspirazione montati a soffitto realizzati in fibra di vetro per particelle di grandi dimensioni o poliestere per contaminanti fini in base ai requisiti specifici della cabina di aspirazione discendente.
- Monitoraggio della pressione: Monitora le prestazioni del filtro con un manometro differenziale per rilevare le cadute di pressione in aumento e adattare i piani di manutenzione predittiva 2026 richieste di produzione.
L'abbinamento del supporto giusto con condizioni ottimali della cabina mantiene il flusso d'aria laminare e stabile. I problemi vengono rilevati tempestivamente tramite i manometri anziché scoprirli come difetti su una parte appena verniciata.
Quando è necessario sostituire il filtro del soffitto di una cabina di verniciatura?
Sostituire i filtri a soffitto ogni 2 A 6 settimane in base al volume. Fare attenzione ad una caduta di pressione di 0,5 pollici, danno visibile, o rifinire i difetti per evitare costose rilavorazioni e tempi di inattività.
Tempistiche e fattori di utilizzo consigliati
Il programma di sostituzione dipende fortemente dal volume dell'officina e dall'ambiente di spruzzatura. I negozi attivi che spruzzano volumi elevati necessitano di filtri a soffitto freschi ogni due o quattro settimane. Operazioni a basso volume, o sistemi che eseguono prefiltri dedicati, può tranquillamente estendere questo periodo di sostituzione da quattro a sei settimane. I materiali spruzzati determinano la velocità con cui il supporto si degrada. Le vernici a base solvente creano residui di spruzzo eccessivo molto più pesanti rispetto ai rivestimenti a base acqua, accelerando il processo di intasamento. Se il tuo negozio si trova in un ambiente polveroso o in un'area ricca di detriti, è necessario eseguire ispezioni settimanali e programmare sostituzioni di filtri più frequenti per proteggere il flusso d'aria.
Segnali di pericolo per la sostituzione immediata
Non aspettare una data di manutenzione programmata se il tuo stand mostra segni fisici di guasto. Il rilevamento tempestivo della saturazione del filtro protegge i vostri pezzi dalla contaminazione.
- Danno visivo: Ispeziona direttamente i filtri per individuare eventuali macchie scure, striature di colore, lacrime fisiche, o mezzi essiccati.
- Caduta di pressione: Leggi il tuo manometro ogni giorno. Una lettura di 0.5 pollici di colonna d'acqua sopra la linea di base pulita indicano un filtro completamente saturo.
- Riduzione del flusso d'aria: Monitorare il movimento dell'aria nella cabina. Notevoli riduzioni della velocità della corrente discendente fanno sì che il filtro non possa più far passare aria sufficiente.
- Difetti di finitura: Controllare i pezzi finiti. Granelli di polvere, strisce, o texture ruvide dimostrano che il sistema sta ricircolando le particelle nell'area di lavoro.
Domande frequenti
Cosa provoca la polvere in una cabina di verniciatura anche con i filtri installati?
Bypass del filtro, supporti intasati, o le perdite del sistema solitamente causano la contaminazione da polvere. L'aria non filtrata entra direttamente nell'area di spruzzatura quando le guarnizioni scadenti formano degli spazi attorno ai telai dei filtri. Una manutenzione poco frequente consente all'overspray di saturare i filtri di aspirazione, forzando l’aria attraverso percorsi compromessi. Mantieni un ambiente pulito ispezionando regolarmente le guarnizioni e sostituendo i filtri danneggiati.
Perché il flusso d'aria della mia cabina di verniciatura non è uniforme??
Detriti e particelle di vernice intasano i filtri e limitano il movimento dell'aria, creando un flusso d'aria irregolare. Prese d'aria di scarico bloccate, tifosi poco performanti, o una cabina sbilanciata, in cui il sistema aspira ed espelle quantità di aria ineguali, formano zone stagnanti nello spazio di lavoro. Ripristina la pressione bilanciata regolando le impostazioni del flusso d'aria in modo che corrispondano al tipo specifico di cabina e sostituendo i filtri sporchi.
Perché il filtro del soffitto si carica troppo velocemente?
Elevate concentrazioni di polvere o efficienza dei mezzi filtranti non corrispondenti causano il caricamento rapido dei filtri a soffitto. Le particelle fini sovraccaricano rapidamente i filtri principali del soffitto se si utilizzano opzioni pieghettate ad alta efficienza senza un'adeguata prefiltrazione. È possibile rallentare il processo di caricamento garantendo un rapporto dell'area del viso di 2 piedi quadrati per 400 CFM e installazione di prefiltri a bassa pressione.
Una scarsa tenuta può causare il bypass del filtro?
SÌ, una scarsa tenuta consente all'aria non filtrata di bypassare filtro media. Invecchiamento, screpolature, o la deformazione delle guarnizioni causa questo problema. Anche le squadre di installazione che non riescono a serrare i bulloni di fissaggio in modo uniforme creano percorsi di perdita. Previeni la contaminazione a valle eseguendo test di integrità in loco e sostituendo proattivamente le guarnizioni obsolete.
Come posso risolvere i problemi relativi al filtro della cabina di verniciatura??
Inizia controllando il manometro sul lato della cabina; sostituire i filtri se la lettura supera il limite consigliato. Effettuare un'ispezione visiva per individuare eventuali spruzzi eccessivi sospesi nell'aria, polvere sulle superfici, o spazi vuoti attorno ai telai. Testare la velocità della ventola e la caduta di pressione per escludere cinghie usurate o problemi meccanici. Registra questi dettagli di manutenzione per tenere traccia della durata del filtro e delle prestazioni complessive della cabina.
Un filtro sbagliato può ridurre la qualità della finitura?
L'utilizzo del filtro errato riduce direttamente la qualità della finitura consentendo l'ingresso di contaminanti nell'aria, polvere, e l'eccessiva spruzzatura si deposita sulla vernice bagnata. Le opzioni a bassa efficienza come la fibra di vetro standard catturano solo una piccola percentuale di particelle. L'aggiornamento a filtri a pannello pieghettato con classificazione MERV più elevata intrappola efficacemente le particelle fini e previene le imperfezioni della superficie, striature, e finiture velate.
Pensieri finali
Un intasato, mal sigillato, o un filtro selezionato in modo errato possono causare difetti superficiali, prestazioni della cabina instabili, e maggiori costi operativi. La soluzione migliore è combinare il giusto filtro a soffitto con una corretta installazione, ispezione regolare, e sostituzione tempestiva. Quando il tuo sistema di filtrazione è abbinato alla tua cabina e sottoposto a corretta manutenzione, diventa molto più facile mantenere pulito il flusso d'aria, ridurre la contaminazione, e ottenere risultati di verniciatura più costanti nel tempo.
