सफ़ाई कक्षों के लिए HEPA फ़िल्टर: प्रकार, दक्षता रेटिंग, और चयन गाइड

उच्च परिशुद्धता विनिर्माण में, फार्मास्युटिकल उत्पादन, और साफ़ कमरे का वातावरण, संदूषण को रोकने और नियामक अनुपालन बनाए रखने के लिए सख्त कण नियंत्रण आवश्यक है. क्लीनरूम HEPA फिल्टर उप-माइक्रोन कणों को कैप्चर करके महत्वपूर्ण वायु शुद्धिकरण प्रदान करते हैं, सूक्ष्मजीवों, और नियंत्रित वातावरण में वायुजनित प्रदूषक.

स्वच्छ कमरे के अनुप्रयोगों के लिए सही HEPA फ़िल्टर का चयन करने के लिए निस्पंदन दक्षता के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है, फ़िल्टर रेटिंग, फ़्रेम डिज़ाइन, सील विन्यास, वायुप्रवाह क्षमता, और प्रमाणन आवश्यकताएँ. इस गाइड में, हम साफ़-सुथरे कमरों के लिए HEPA फ़िल्टर की मुख्य विशिष्टताओं के बारे में बताते हैं, EN1822 दक्षता वर्ग सहित, संरचनात्मक प्रकार, आकार संबंधी विचार, और इंजीनियरों और खरीदारों को सही निस्पंदन समाधान चुनने में मदद करने के लिए सोर्सिंग कारक.

क्लीनरूम HEPA फ़िल्टर क्या है??

ए क्लीनरूम HEPA फ़िल्टर एक उच्च परिशुद्धता वायु निस्पंदन इकाई है जिसे उप-माइक्रोन कणों को पकड़ने के लिए डिज़ाइन किया गया है, सूक्ष्मजीवों, और नियंत्रित वातावरण में अन्य वायुजनित प्रदूषक.

क्लीनरूम निस्पंदन सिस्टम के एक महत्वपूर्ण घटक के रूप में, साफ-सुथरे कमरों के लिए HEPA फिल्टर तीन प्राथमिक तंत्रों के माध्यम से कणों को फंसाने के लिए अल्ट्रा-फाइन ग्लास फाइबर मीडिया का उपयोग करते हैं: अवरोधन, निन्दली, और प्रसार.

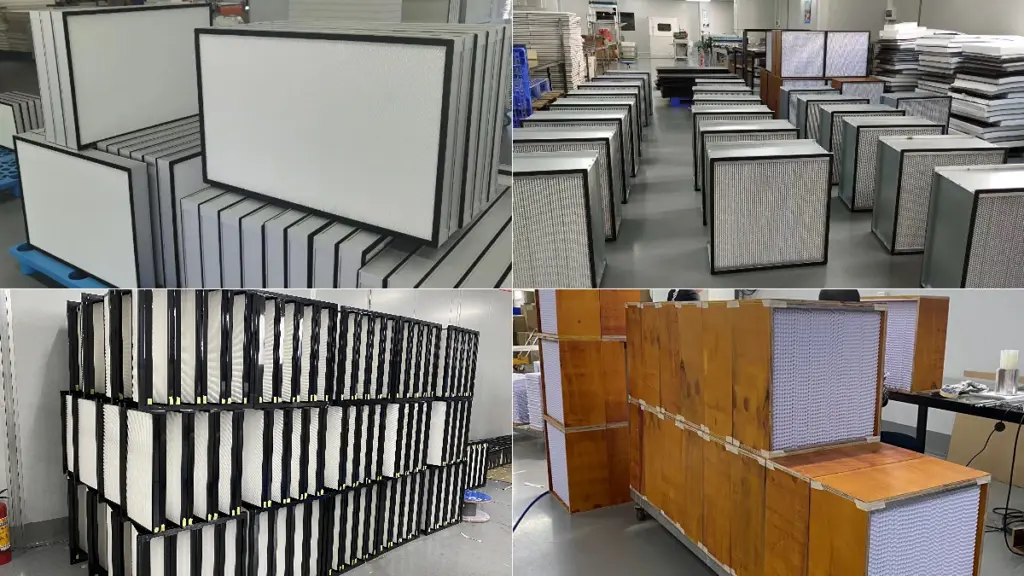

क्लीनरूम HEPA फ़िल्टर के मुख्य घटक और निर्माण:

• फ़िल्टर मीडिया: अत्यधिक समान छिद्र वितरण और उत्कृष्ट नमी प्रतिरोध के साथ उप-माइक्रोन माइक्रो-ग्लास फाइबर मीडिया, विश्वसनीय कण कैप्चर प्रदर्शन प्रदान करना.
• मीडिया विभाजक: मिनी-प्लीट HEPA फिल्टर के लिए निरंतर गर्म-पिघल चिपकने वाले धागे या डीप-प्लीट HEPA फिल्टर के लिए नालीदार एल्यूमीनियम पन्नी विभाजक, लगातार वायु प्रवाह वितरण सुनिश्चित करना.
• फ़्रेम सामग्री: एनोडाइज्ड एल्यूमीनियम मिश्र धातु एक्सट्रूज़न, 304/316 स्टेनलेस स्टील, जस्ती शीट धातु, या लकड़ी के कोर फ्रेम अलग-अलग क्लीनरूम एप्लिकेशन आवश्यकताओं के अनुसार चुने गए हैं.
• सीलिंग और गास्केट: स्व-उपचार तरल पॉलीयुरेथेन जेल सील, पीयू फोम गास्केट, या सीमलेस नियोप्रीन रबर गास्केट को वायु बाईपास को रोकने और क्लीनरूम अखंडता बनाए रखने के लिए डिज़ाइन किया गया है.

HEPA फ़िल्टर रेटिंग और प्रमाणन मानक: EN1822, आईईएसटी, और आईएसओ

HEPA फ़िल्टर रेटिंग क्लीनरूम फ़िल्टर की निस्पंदन दक्षता और वर्गीकरण आवश्यकताओं को परिभाषित करती है. EN1822 जैसे मानक, आईईएसटी-आरपी-सीसी001, और आईएसओ 14644-1 आमतौर पर HEPA और ULPA फ़िल्टर प्रदर्शन का मूल्यांकन करने के लिए उपयोग किया जाता है. नीचे दी गई तालिका सामान्य फ़िल्टर ग्रेड का सारांश प्रस्तुत करती है, दक्षता स्तर, और अनुप्रयोग.

फ़िल्टर क्लास (EN1822)	एमपीपीएस दक्षता	आईईएसटी समतुल्य	आईएसओ क्लीनरूम क्लास	विशिष्ट अनुप्रयोग
H13 हेपा	≥99.95%	टाइप सी (≈99.99%)	आईएसओ कक्षा 7-8	सामान्य सफ़ाई कक्ष, चिकित्सा उपकरण, एचवीएसी अंतिम निस्पंदन
एच14 हेपा	≥99.995%	K टाइप करें / टाइप डी	आईएसओ कक्षा 5-6	फार्मास्युटिकल भरना, संचालन कक्ष, एफएफयू सिस्टम
यू15 यूएलपी	≥99.9995%	एफ टाइप करें	आईएसओ कक्षा 3-4	सेमीकंडक्टर फ़ैब्स, फोटोलिथोग्राफी, उन्नत विनिर्माण

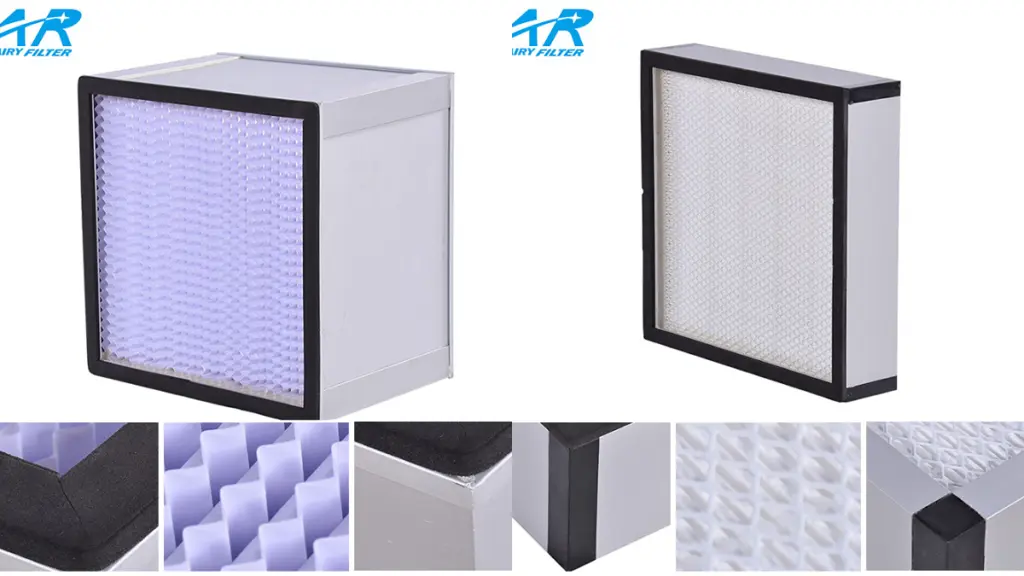

क्लीनरूम अनुप्रयोगों के लिए HEPA फ़िल्टर के प्रकार

क्लीनरूम HEPA फिल्टर विभिन्न वायु प्रवाह को पूरा करने के लिए विभिन्न संरचनात्मक डिजाइनों में उपलब्ध हैं, स्थापना स्थान, और निस्पंदन आवश्यकताएँ. फार्मास्युटिकल में उपयोग किए जाने वाले दो सबसे आम विन्यास, अर्धचालक, चिकित्सा, और औद्योगिक क्लीनरूम मिनी-प्लीट और डीप-प्लीट HEPA फिल्टर हैं.

मिनी-प्लीट HEPA फ़िल्टर

मिनी-प्लीट HEPA फिल्टर निरंतर गर्म-पिघले चिपकने वाले धागों द्वारा अलग किए गए निकट दूरी वाले मीडिया फोल्ड का उपयोग करते हैं. यह कॉम्पैक्ट डिज़ाइन कम वायु प्रवाह प्रतिरोध को बनाए रखते हुए प्रभावी निस्पंदन क्षेत्र को बढ़ाता है, उन्हें साफ-सुथरे कमरों के लिए उपयुक्त बनाना जहां स्थापना स्थान और ऊर्जा दक्षता महत्वपूर्ण हैं.

प्रमुख लाभ:

• संक्षिप्त परिरूप: सीमित छत की गहराई या प्रतिबंधित स्थापना स्थान वाले अनुप्रयोगों के लिए उपयुक्त.
• निम्न दबाव ड्रॉप: अनुकूलित प्लीट संरचना वायुप्रवाह प्रतिरोध को कम करने और एचवीएसी ऊर्जा दक्षता में सुधार करने में मदद करती है.
• स्थिर वायुप्रवाह प्रदर्शन: समान मीडिया व्यवस्था सुसंगत वायुप्रवाह वितरण का समर्थन करती है.

विशिष्ट अनुप्रयोग: टर्मिनल छत मॉड्यूल, साफ़ बेंच, और क्लीनरूम फैन फ़िल्टर इकाइयाँ (एफएफयू).

डीप-प्लीट HEPA फ़िल्टर

डीप-प्लीट HEPA फिल्टर निस्पंदन क्षेत्र और धूल-धारण क्षमता को बढ़ाने के लिए नालीदार एल्यूमीनियम विभाजकों द्वारा समर्थित गहरे मीडिया पैक का उपयोग करते हैं।. मिनी-प्लीट डिज़ाइन की तुलना में, वे उच्च वायुप्रवाह क्षमता की आवश्यकता वाली प्रणालियों के लिए बेहतर अनुकूल हैं, लंबी सेवा जीवन, और मजबूत संरचनात्मक प्रदर्शन.

प्रमुख लाभ:

• उच्च वायु प्रवाह क्षमता: उच्च निस्पंदन मात्रा की आवश्यकता वाले बड़े पैमाने के एचवीएसी सिस्टम के लिए उपयुक्त.
• अधिक धूल धारण करने की क्षमता: गहरी मीडिया संरचना फ़िल्टर प्रतिस्थापन अंतराल को बढ़ाने में मदद करती है.
• मजबूत संरचनात्मक स्थिरता: एल्युमीनियम विभाजक कठिन परिचालन स्थितियों के तहत फ़िल्टर ज्यामिति बनाए रखते हैं.

विशिष्ट अनुप्रयोग: सेंट्रल एयर हैंडलिंग इकाइयाँ (अहुस), औद्योगिक सफ़ाई कक्ष, और उच्च मात्रा निस्पंदन सिस्टम.

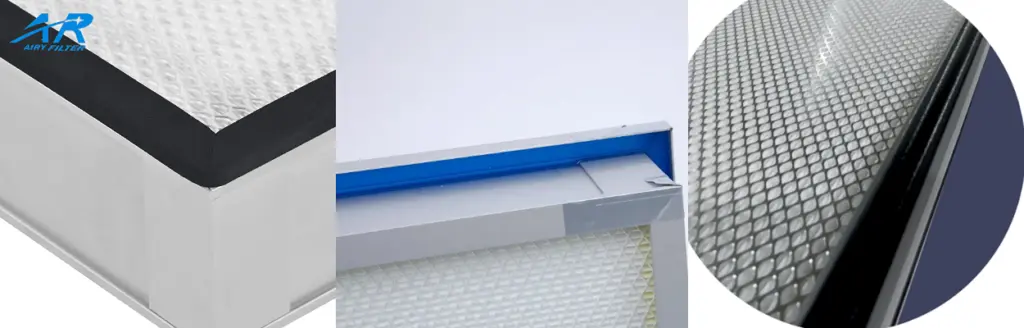

HEPA फ़िल्टर सील विकल्प और गैस्केट कॉन्फ़िगरेशन

HEPA फ़िल्टर सील वायु बाईपास को रोकने और क्लीनरूम निस्पंदन प्रदर्शन को बनाए रखने में मदद करती है. सामान्य सीलिंग समाधानों में तरल जेल सील शामिल हैं, नियोप्रीन रबर गास्केट, और पॉलीयुरेथेन फोम गास्केट, प्रत्येक को अलग-अलग इंस्टॉलेशन आवश्यकताओं और क्लीनरूम अनुप्रयोगों के लिए डिज़ाइन किया गया है.

तरल जेल सील (द्रव सील)

लिक्विड जेल सील HEPA फिल्टर सेल्फ-हीलिंग पॉलीयुरेथेन या सिलिकॉन जेल से भरे फिल्टर फ्रेम चैनल का उपयोग करते हैं. इंस्टॉलेशन के दौरान, जेल सील एक निरंतर सीलिंग इंटरफ़ेस बनाने और हवा के रिसाव को कम करने के लिए चाकू की धार वाली ग्रिड प्रणाली से जुड़ती है.

प्रमुख विशेषताऐं:

• उत्कृष्ट रिसाव नियंत्रण: महत्वपूर्ण वातावरणों के लिए अत्यधिक विश्वसनीय सील प्रदान करता है जहां बाईपास रोकथाम आवश्यक है.
• स्व-उपचार प्रदर्शन: जेल सामग्री मामूली विरूपण के बाद ठीक हो सकती है, दीर्घकालिक सीलिंग प्रदर्शन को बनाए रखने में मदद करना.

अनुप्रयोग: आमतौर पर आईएसओ क्लास में उपयोग किया जाता है 5 क्लीनरूम, बाँझ फार्मास्युटिकल सुविधाएं, और उच्च-प्रदर्शन टर्मिनल निस्पंदन सिस्टम.

नियोप्रीन रबर गैस्केट (ईवा)

नियोप्रीन रबर गैसकेट HEPA फिल्टर एक निर्बाध गैसकेट पट्टी का उपयोग करते हैं जो हवा के रिसाव को रोकने के लिए फिल्टर हाउसिंग फ्रेम के खिलाफ संपीड़ित होता है. यह सीलिंग विधि मानक क्लीनरूम इंस्टॉलेशन के लिए एक व्यावहारिक समाधान प्रदान करती है जिसके लिए विश्वसनीय प्रदर्शन और आसान रखरखाव की आवश्यकता होती है.

प्रमुख विशेषताऐं:

• लागत प्रभावी समाधान: सरल स्थापना संरचना के साथ भरोसेमंद सीलिंग प्रदर्शन प्रदान करता है.
• आसान रखरखाव: नियमित फ़िल्टर प्रतिस्थापन या साइड-एक्सेस सर्विसिंग की आवश्यकता वाले सिस्टम के लिए उपयुक्त.

अनुप्रयोग: मानक टर्मिनल मॉड्यूल में व्यापक रूप से उपयोग किया जाता है, साइड-एक्सेस फ़िल्टर बैंक, प्रयोगशालाएं, और सामान्य क्लीनरूम एचवीएसी सिस्टम.

पॉलीयुरेथेन फोम गैसकेट (पु फोम)

पॉलीयुरेथेन फोम गैसकेट HEPA फिल्टर स्वचालित विनिर्माण प्रक्रियाओं के माध्यम से सीधे फिल्टर फ्रेम पर लागू एक निरंतर तरल-वितरित गैसकेट का उपयोग करते हैं. इलाज के बाद, पीयू फोम उत्कृष्ट इलास्टिक रिकवरी के साथ एक लचीली और टिकाऊ जोड़ रहित सील बनाता है.

प्रमुख विशेषताऐं:

• लचीला सीलिंग प्रदर्शन: विभिन्न परिचालन स्थितियों के तहत आवास की सतह के साथ निकट संपर्क बनाए रखता है.
• मजबूत इलास्टिक रिकवरी: स्थापना विविधताओं और यांत्रिक कंपन की भरपाई में मदद करता है.

अनुप्रयोग: उच्च-कंपन प्रणालियों के लिए उपयुक्त, औद्योगिक सफ़ाई कक्ष, और ऐसे अनुप्रयोग जिन्हें विश्वसनीय दीर्घकालिक सीलिंग प्रदर्शन की आवश्यकता होती है.

अपने क्लीनरूम के लिए सही HEPA फ़िल्टर का चयन कैसे करें

सही क्लीनरूम HEPA फ़िल्टर का चयन करने के लिए वायु प्रवाह आवश्यकताओं का मूल्यांकन करना आवश्यक है, फ़िल्टर आयाम, दबाव में गिरावट, और आवेदन की शर्तें. इंजीनियरों को क्लीनरूम वॉल्यूम पर विचार करना चाहिए, प्रति घंटे आवश्यक वायु परिवर्तन (आक), और सबसे उपयुक्त HEPA फ़िल्टर विनिर्देशों को निर्धारित करने के लिए HVAC सिस्टम डिज़ाइन.

क्लीनरूम एयरफ्लो आवश्यकताओं की गणना करें

क्लीनरूम HEPA फिल्टर का चयन करते समय आवश्यक वायु प्रवाह का निर्धारण पहला कदम है. गणना सफ़ाई कक्ष की मात्रा पर निर्भर करती है, लक्ष्य आईएसओ स्वच्छता वर्ग, और प्रति घंटे आवश्यक वायु परिवर्तन (आक).

कदम 1: क्लीनरूम एयरफ्लो वॉल्यूम की गणना करें

कुल वायुप्रवाह आवश्यकता की गणना निम्न सूत्र का उपयोग करके की जा सकती है:

क्यू (एम/एच) = क्लीनरूम वॉल्यूम (घन मीटर) × आवश्यक ACH

विशिष्ट वायु परिवर्तन आवश्यकताएँ क्लीनरूम वर्गीकरण के अनुसार भिन्न-भिन्न होती हैं:

क्लीनरूम वर्गीकरण	प्रति घंटे विशिष्ट वायु परिवर्तन (आक)	विशिष्ट अनुप्रयोग
आईएसओ क्लास 8	10-25 एसीएच	सामान्य विनिर्माण क्षेत्र और नियंत्रित वातावरण
आईएसओ क्लास 7	30-60 एसीएच	चिकित्सा उपकरण उत्पादन और फार्मास्युटिकल प्रसंस्करण क्षेत्र
आईएसओ क्लास 5	240-360 ACH या 0.35–0.55 m/s लैमिनर वायुप्रवाह	स्टेराइल फार्मास्युटिकल फिलिंग और उच्च परिशुद्धता वाले क्लीनरूम अनुप्रयोग

कदम 2: आवश्यक HEPA फ़िल्टर मात्रा निर्धारित करें

कुल वायुप्रवाह आवश्यकता की गणना करने के बाद, HEPA फ़िल्टर की आवश्यक संख्या निम्न सूत्र का उपयोग करके निर्धारित की जा सकती है:

फ़िल्टर मात्रा = कुल वायु प्रवाह मात्रा (क्यू) ÷ रेटेड फ़िल्टर एयरफ्लो क्षमता

उदाहरण के लिए, यदि सफ़ाई कक्ष की आवश्यकता है 6000 m³/h वायु प्रवाह और प्रत्येक HEPA फ़िल्टर प्रदान करता है 1200 एम/एच:

6000 ÷ 1200 = 5 हेपा फिल्टर

यह गणना इंजीनियरों को पर्याप्त वायु प्रवाह वितरण और संदूषण नियंत्रण सुनिश्चित करते हुए निस्पंदन इकाइयों की आवश्यक संख्या निर्धारित करने में मदद करती है.

सही HEPA फ़िल्टर आकार और वायु प्रवाह क्षमता का चयन करें

आवश्यक वायुप्रवाह मात्रा निर्धारित करने के बाद, इंजीनियरों को HEPA फ़िल्टर आयाम और एयरफ़्लो विनिर्देशों का चयन करने की आवश्यकता है जो क्लीनरूम HVAC सिस्टम से मेल खाते हों. फ़िल्टर का आकार, रेटेड एयरफ्लो, और प्रारंभिक प्रतिरोध सीधे एचवीएसी अनुकूलता को प्रभावित करते हैं, ऊर्जा की खपत, और समग्र क्लीनरूम निस्पंदन प्रदर्शन.

सामान्य क्लीनरूम HEPA फ़िल्टर विनिर्देशों में शामिल हैं:

नाम मात्र का आकार (मिमी)	नाम मात्र का आकार (इंच)	रेटेड एयरफ्लो	रेटेड एयरफ्लो (सीएफएम)	प्रारंभिक प्रतिरोध	संरचना
610 × 610 × 69	24″ × 24″ × 2.7″	600 एम/एच	350 सीएफएम	≤110 पा	मिनी Pleat
1220 × 610 × 69	48″ × 24″ × 2.7″	1200 एम/एच	700 सीएफएम	≤110 पा	मिनी Pleat
1170 × 570 × 69	46″ × 22.5″ × 2.7″	1000 एम/एच	590 सीएफएम	≤110 पा	मिनी Pleat (एफएफयू)
610 × 610 × 150	24″ × 24″ × 6″	1000 एम/एच	590 सीएफएम	≤180 पा	डीप-प्लीट
610 × 610 × 292	24″ × 24″ × 11.5″	1500 एम/एच	880 सीएफएम	≤220 पा	डीप-प्लीट

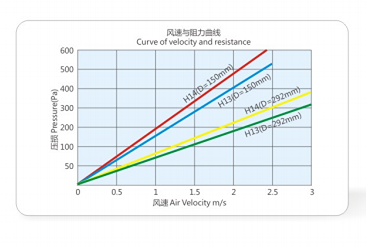

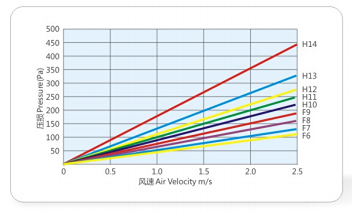

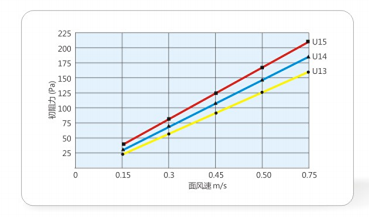

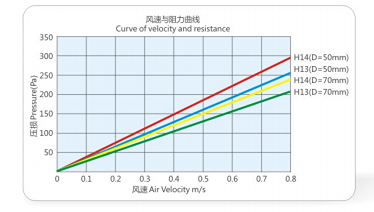

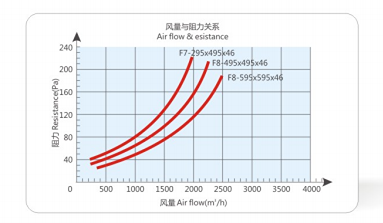

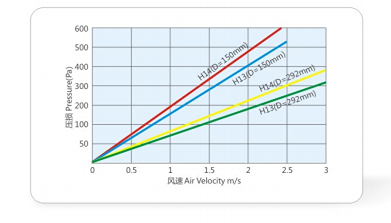

HEPA फ़िल्टर आकार का चयन करते समय, इंजीनियरों को सीलिंग ग्रिड के साथ अनुकूलता सुनिश्चित करनी चाहिए, एफएफयू आवास, या एयर हैंडलिंग इकाइयाँ. कम प्रारंभिक प्रतिरोध दीर्घकालिक संचालन के दौरान एचवीएसी ऊर्जा खपत को कम करने में भी मदद कर सकता है.

अधिक डेटा देखने के लिए स्क्रॉल करें:

 एप्लिकेशन आवश्यकताओं के साथ HEPA फ़िल्टर चयन का मिलान करें

विभिन्न क्लीनरूम अनुप्रयोगों के लिए विशिष्ट निस्पंदन दक्षता की आवश्यकता होती है, वायुप्रवाह क्षमता, और संरचनात्मक डिजाइन. चयनित HEPA फ़िल्टर को संदूषण नियंत्रण स्तर से मेल खाना चाहिए, सिस्टम आवश्यकताएं, और उद्योग मानक.

सामान्य चयन कारक:

• फार्मास्युटिकल और चिकित्सा सुविधाएं: H13 या H14 HEPA फ़िल्टर आमतौर पर बाँझ वातावरण के लिए चुने जाते हैं, भरने वाले क्षेत्र, और ऑपरेटिंग कमरे.
• सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण: U15 ULPA फ़िल्टर का उपयोग उन अनुप्रयोगों के लिए किया जाता है जिनमें अत्यंत कम कण स्तर और उन्नत संदूषण नियंत्रण की आवश्यकता होती है.
• औद्योगिक सफ़ाई कक्ष: मिनी-प्लीट या डीप-प्लीट HEPA फ़िल्टर का चयन इंस्टॉलेशन स्थान के आधार पर किया जाता है, वायुप्रवाह आवश्यकताएँ, और सेवा जीवन की अपेक्षाएँ.

क्लीनरूम HEPA फ़िल्टर आपूर्तिकर्ता चुनते समय मुख्य कारक

ओईएम क्लीनरूम एयर फिल्टर आपूर्तिकर्ता का मूल्यांकन करते समय या थोक थोक ऑर्डर देते समय, इंजीनियरिंग टीमों को सत्यापन करना चाहिए:

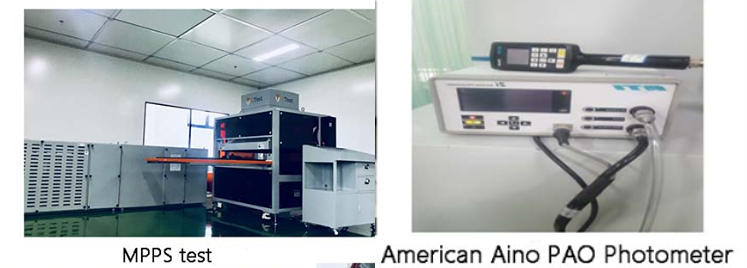

• 100% व्यक्तिगत स्कैन लीक परीक्षण: सुनिश्चित करें कि प्रत्येक H13/H14 HEPA फ़िल्टर स्वचालित EN1822 MPPS या DOP से गुजरता है / पीएओ फोटोमीटर लीक स्कैनिंग, व्यक्तिगत क्रमांकित परीक्षण प्रमाणपत्रों के साथ पूर्ण.
• कम प्रारंभिक दबाव ड्रॉप: एचवीएसी पंखे के स्थैतिक प्रतिरोध को कम करने के लिए एक समान मिनी-प्लीट ज्यामिति का विकल्प चुनें, वार्षिक क्लीनरूम ऊर्जा खपत में भारी कमी.
• धूल रहित क्लीनरूम पैकेजिंग: आईएसओ क्लास के अंदर फिल्टर को डबल-बैग किया जाना चाहिए 7 समुद्री माल ढुलाई और अंतर्राष्ट्रीय पारगमन के दौरान संदूषण के जोखिम को खत्म करने के लिए क्लीनरूम पैकेजिंग.

अपने HEPA फ़िल्टर निर्माता के रूप में AiryFilter के साथ भागीदार क्यों बनें?

गुआंगज़ौ हवादार फ़िल्टर मीडिया कंपनी, लिमिटेड. उच्च दक्षता वाले विनिर्माण में माहिर हैं क्लीनरूम निस्पंदन उत्पाद सख्त अंतरराष्ट्रीय अनुपालन आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया, आईएसओ सहित 14644-1, EN1822, और सीई मानक.

पेशेवर विनिर्माण क्षमताओं और अनुकूलित समाधानों के साथ, Airy विश्वसनीय के साथ वैश्विक ग्राहकों का समर्थन करता है हेपा फिल्टर सफ़ाई कक्ष के लिए, एचवीएसी, और औद्योगिक अनुप्रयोग.

• प्रत्यक्ष स्रोत HEPA निर्माता: पूर्ण कच्चे माल का पता लगाने की क्षमता के साथ प्रतिस्पर्धी फैक्ट्री-प्रत्यक्ष थोक मूल्य निर्धारण.
• पूर्ण-स्पेक्ट्रम वायु निस्पंदन: G4 पैनल प्री-फ़िल्टर और F7 पॉकेट फ़िल्टर से लेकर H13/H14 HEPA और U15 ULPA मॉड्यूल तक की पूरी सूची.
• 100% फ़ैक्टरी गुणवत्ता आश्वासन: प्रत्येक HEPA इकाई का दबाव ड्रॉप के लिए व्यक्तिगत रूप से परीक्षण किया जाता है, वायुप्रवाह प्रतिरोध, और कण प्रवेश.
• कस्टम OEM/ODM इंजीनियरिंग: कस्टम आयाम, विशेष फ्रेम गहराई, द्रव-सील चैनल, और अंतर्राष्ट्रीय B2B ग्राहकों के लिए निजी लेबलिंग.

अत्याधुनिक सुविधाओं और कठोर गुणवत्ता नियंत्रण के साथ, हम आपकी आवश्यकताओं के अनुरूप उच्च-प्रदर्शन निस्पंदन समाधान सुनिश्चित करते हैं. हवादार का अन्वेषण करें सुपीरियर फिल्ट्रेशन के लिए उन्नत विनिर्माण.
